Azimuth Rebreather
Review Menu

Mogelijkheden: Het schild van de rebreather is ontworpen om op een gunstige manier alle componenten onder te brengen. Hierbij is rekening gehouden met balans en stroomlijn om optimale eigenschappen te realiseren. De ademslangen zijn uitgevoerd in een grote diameter om maximaal ademcomfort te garanderen. De scrubber is uitgevoerd als een 'radiaal' type om maximale CO2 uitwassing te garanderen. De cilinders van het systeem zijn in een niet-magnetische uitvoering geproduceerd door gebruik te maken van een aluminium legering.(militaire klanten?). Er is voorzien in een multifunctionele injector om onder water voor het ideale mengsel te kunnen kiezen. De fabrikant meldt dat het slechts enkele minuten duurt om de scrubber en de flessen te vullen. Er kan worden overgeschakeld naar OC door een knop om te zetten zodat het in de ademkring ge´ntegreerde bailout systeem wordt ingeschakeld. Apart is ook een normale OC automaat aanwezig.

Technische gegevens:



       Fabrikant:
Artikelnummer
:
Ademlongen
:
Scrubber inhoud
:
Maximale lift
:
Gewicht OW
:
Gewicht
:
Duiktijd
:

Cilinders
:
Levering
:







 O.M.G. ItaliŰ ( San-O-Sub)
 PN200-001.00
 2 x 6,5 liter
 2,35 kg
 10 kg

neutraal in het water
 27 kg zeulen
 2 uur met EAN40 op 33 meter  (Fi<Fs)
 2 x 4 liter200 bar
 inclusief pre check flow    meters  in  koffer

Verkoop prijs in USA inclusief training en certificatie: Ç 5000,00
In Nederland gelukkig beduidend goedkoper. Mij bereikte recent het (niet bevestigde) bericht dat de unit voor
ca Ç 3000,00 is gekocht, af fabriek ItaliŰ, Franco huis..... stukken beter dus.

Aanvullende technische gegevens:

De behuizing is gemaakt van polyethyleen. Bovenin de behuizing zijn gewichten aangebracht om de balans te optimaliseren. De contra  longen zijn gemaakt van polyurethaan materiaal die d.m.v. hoogfrequent technieken aan elkaar zijn gelast. In de contralongen zijn spiralen aangebracht om samenkleven van de contralong te voorkomen. De CO2 scrubber is gemaakt van metaal. Zowel de korrelhouder als de buitenbehuizing zijn van metaal gemaakt. De ademslangen zijn voorzien van kleurcoderingen. De gas cilinders zijn horizontaal boven elkaar gemonteerd. De doseer ventielen zijn voorzien van een by-pass regeling en zorgen voor de toediening van het optimale gas en de optimale gasflow in de inademlong. De bypass regeling staat toe dat de duiker manueel de gas hoeveelheid in de inademlong kan verhogen.

De rebreather is standaard uitgerust met twee cilinders. De duiker kan tijdens de duik met de doseer ventielen overschakelen naar een ander nitrox mengsel. Het spreekt voor zich dat hierdoor grote voordelen zijn te behalen.



Doseer ventiel.

Tijdens de voorbereiding van de duik maakt het doseer ventiel het mogelijk om de flow rate af te stemmen op de gewenste duikdiepte. Door aan de zwarte knop te draaien kan het gekozen mengsel optimaal worden aangepast aan de duikdiepte.

Tijdens het duiken kan de duiker extra gas in de inademlong injecteren door met de rode knop het bypass systeem te bedienen. Er wordt dan extra gas in de inademlong ge´njecteerd.

Het ventiel biedt tot slot de mogelijkheid het gesloten circuit qua functie om te schakelen naar open circuit. Hiervoor wordt door het zelfde mondstuk geademd als voor gesloten circuit duiken. De loop wordt tweede trap door het omzetten van de blauwe knop op het doseer ventiel.

Apart van dit bailout systeem zit er op de Azimuth ook een altijd ingeschakelde OC automaat die direct beschikbaar is.



Gas mengsel EAN

Flow Rate Q s L/min

Maximale diepte MOD (PO2=1,6 bar!)

32%

15,6

40 meter / 132 feet

33%

14,5

38 meter / 125 feet

34%

13,5

37 meter / 122 feet

35%

12,7

35 meter / 115 feet

36%

11,9

34 meter / 112 feet

37%

11,3

33 meter / 108 feet

38%

10,7

32 meter / 105 feet

39%

10,1

 31 meter / 102 feet

40%

9,6

30 meter / 99 feet

41%

9,2

29 meter / 95 feet

42%

8,8

28 meter / 92 feet

43%

8,4

27 meter / 89 feet

44%

8,1

26 meter / 85 feet

45%

7,8

25 meter / 82 feet

46%

7,5

24 meter / 79 feet

47%

7,2

24 meter / 79 feet

48%

7,0

23 meter / 75 feet

49%

6,8

22 meter / 72 feet

50%

6,6

22 meter / 72 feet

51%

6,4

21 meter / 69 feet

52%

6,2

20 meter / 66 feet

53%

6,0

20 meter / 66 feet

54%

5,8

19 meter / 62 feet

55%

5,6

19 meter / 62 feet

56%

5,5

18 meter / 59 feet

57%

5,3

17 meter / 56 feet

58%

5,2

17 meter / 56 feet

59%

5,1

17 meter / 56 feet

60%

5,1

16 meter / 52 feet



Tot slot: Het ontwerp is vernieuwend te noemen. De doseerunit biedt nieuwe mogelijkheden. Met name het traploos instellen van de flowrate en de ge´ntegreerde bailout biedt nieuwe mogelijkheden. Het switchen van mengsel is standaard ingebouwd wat slechts bij een zeer klein aantal rebreathers mogelijk is. Binnenkort zullen nadere details over de betrouwbaarheid van de constructie beschikbaar komen en zal de Azimuth rebreather wellicht een geduchte concurrent voor de Dolphin kunnen worden. De prijs was tot voor kort aan de hoge kant. Doordat Draeger de Dolphin en Ray voor de sportduik markt heeft verkocht aan Aqualung is het aannemelijk dat de Azimuth terrein zal winnen. De eerste signalen voor een duidelijke prijsdaling bereikten mij in Juni 2002. De unit zou al voor ca 3000 Euro te koop zijn. Hiermee wordt dan een brug geslagen tussen de Ray en de Inspiration markt. Die positie werd jaren ingevuld door de Atlantis en de Dolphin tot Draeger zijn laatste betreurenswaardige stap zette..... Inmiddels worden in Nederland al de eerste opleidingen op de Azimuth gegeven. Een interessante markt.

Link voor verdere informatie: http://www.divesafe.net/ en http://www.sanosub.com

Lees op de site van  Dave Sutton uitgebreide technische informatie. Dave heeft de Azimuth onderworpen aan een zeer uitvoerige check. Zijn foto's zijn van uitzonderlijke kwaliteit, zo ook zijn commentaar.

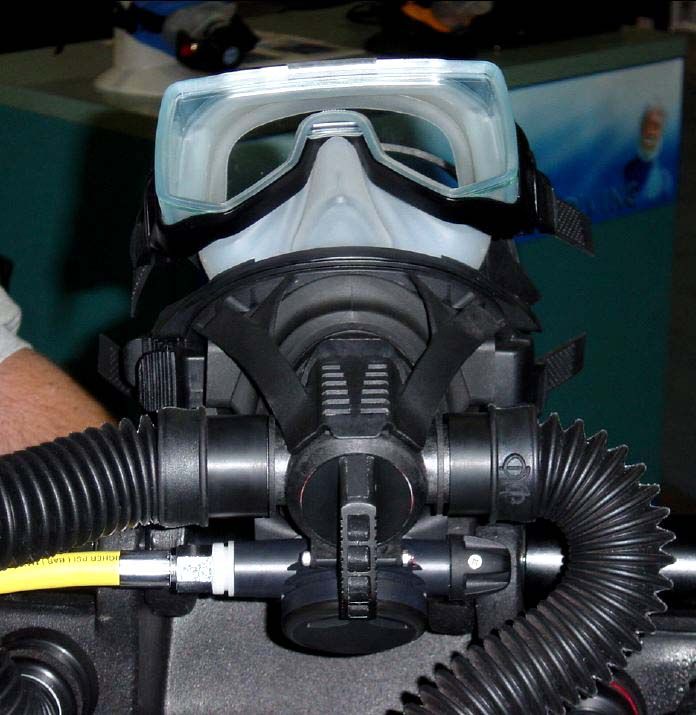

M48 mask on Azimuth picture sent by stephan

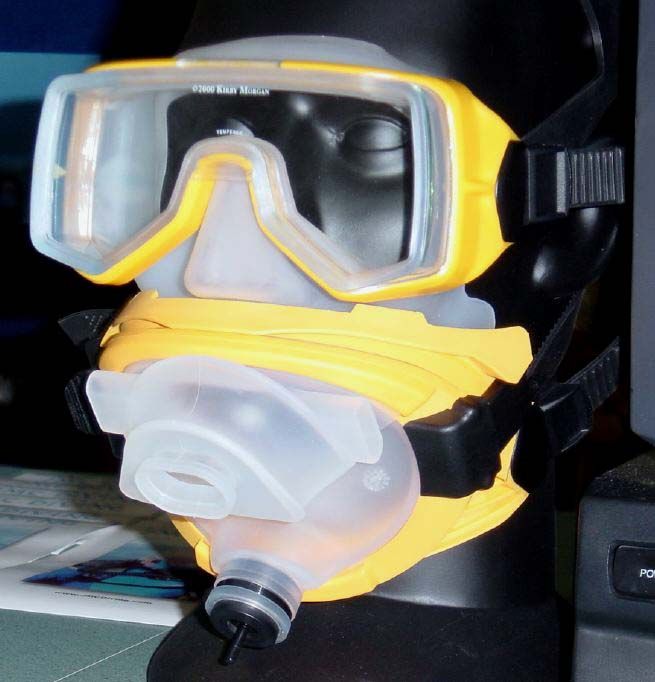

M48 mask for OC
 picture sent by stephan
Azimuth CCR Kiss conversion by Philipe Gerin



Rogier Willems sent me several pictures of his Azimuth rebreather. He is a diver and instructor on this unit.
Please feel free to contact him:

http://www.deepdreams.com

Rogier, thanks for the great pictures!


































Rogier, thanks for contributing to my website!
