DATASHEET SEMICLOSED REBREATHER

Atlantis I

Date: 21 June 2006

Predecessor of the Atlantis I

Database semi closed rebreathers by: J.W. Bech

Manufacturer

Dräger

(name or company)

Designer

?

(name)

Model

Atlantis I

(number type)

Land of origin

Germany

(country)

Design year

1994

(actual project start)

Special Note:

Predecessor of Dolphin

(additional space for info)

User group

sportdiving

 (sport/mil/civil/fire)

Magnetic characteristics

n.a.

(if known)

Part no:

(part #)

Working principle

Constant Mass Flow

(CMF/Metering,Passive)

Gas type

Nitrox

(Heliox/Nitrox)

Gasmix type

% Oxygen

% Helium

Flow

Worktime

Depth

Pure Oxygen (no color)

100

0

1,4-2.0 barL/min

470* (180)

4

Nitrox60 (black)

60

0

5,8 barL/min

121

17

Nitrox50 (red)

50

0

7,3 barL/min

96

22

Nitrox40 (blue)

40

0

10,4 barL/min

67

30

Nitrox32 (yellow)

32

0

15,6 barL/min

45

40

Intended use

Sport

Sport/MC/Deep/Tethered

Dimensions LxWxH

340x435xdepth190 mm

(outside in mm)

Device weight

17 kg

(filled+gas on land)

Intermediate Pressure

40 bar

(IP )

Overpressure valve

18-25 mbar

Range

Max depth

40

(mtrs)

Used material for housing/backplate

ABS

Pressure reducer

Membrane type

Membrane / Mushroom

Connection reducer – bottles

M24x2 EN144-2

Supply pressure

200 bar, minimum 20 bar

Umbilical connection

No

Manual bypass

No

pO2 measurement standard

No

Pressure gauge range

0-250 bar

Cylinders

4 or 5  litre

Cylinder material

Steel

Cylinder thread

G ?

Valve

M24x2

Designed for gasmix

Nitrox

Co2 absorption cartridge capacity

2,3 liter

Co2 absorption cartridge rechargeable

Yes

Co2 absorption cartridge storagetemp

-20ºC to 50 ºC

Co2 absorption time testing (CE)

Yes

Connections Co2 cartridge

P-connectors

Guaranteed absorption time

2,5 hours

Grade of absorption material

Drägersorb

Breathing bag material

Inhale bag volume

7,1 ltr (inhale+exhale)

Exhale bag volume

Total loop Volume

Total volume 10,5 liter

Operating temperature

15ºC to 25 ºC

When used in temperatures below 10ºC the scrubber material should be stored at room temperature during 12 hours and the scrubber filled direct before the dive!

Magnetic signature

n.a.

Colour (s)

Blue/White

Worn

On the back

FFM attached

NO

(mask)

Mouthpiece valve

Yes

Extra info:

160 N

Positive wing buoyancy

Additional information:

Email address owner:

URL owner:

If you have any information to add this sheet please mail it to jw.bech@quicknet.nl References to source and names will always be added!

Info found:

Origin: http://www.therebreathersite.nl

Info:

The Atlantis (and early types of the Dolphin) were delivered with a doses measuring device.

Duration for dosage testing where:

60% oxygen content, lower limit 184 seconds upper limit 250 seconds.
50% oxygen content, lower limit 147 seconds upper limit 196 seconds.
40% oxygen content, lower limit 97 seconds upper limit 135 seconds.
32% oxygen content, lower limit 72 seconds upper limit 90 seconds.

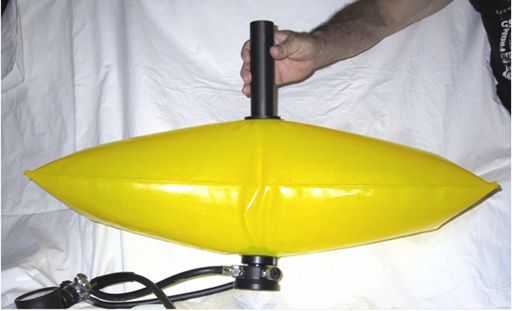

Measuring the gasflow using the standard measuring device

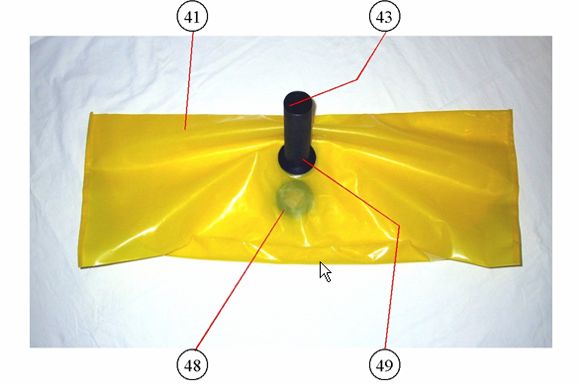

Voor deze test neemt u het volumestroom testapparaat (41) of een ander geschikt volumestroom meetinstrument en koppelt deze op de snelkoppeling (48) met het bypass-ventiel. Op het reduceerventiel moet een menggasfles met het betreffende mengsel voor de te testen volumestroom met tenminste 50 bar vuldruk zijn aangesloten.

Het testapparaat moet tijdens de test op een horizontaal oppervlak liggen en vrij kunnen bewegen.

Adem via het huis van het veiligheidsventiel (49) het testapparaat volledig leeg en houdt deze dan gedurende ca. 20 s in de gaten. Er mag geen lekkage optreden en de zak van het testapparaat moet samengevouwen blijven. Daarna vult u het huis van het veiligheidsventiel tot aan de vulmarkering (43) met water. Het huis moet u tijdens de gehele meting rechtop in de hand houden. Open nu de menggasfles en begin tegelijkertijd met de tijdsmeting. Meet de tijd tot het moment dat uit het met water gevulde reduceerventiel de eerste gasbellen uittreden. De gemeten tijden moeten binnen de waarden zoals genoemd in tabel 6.1.1 liggen.

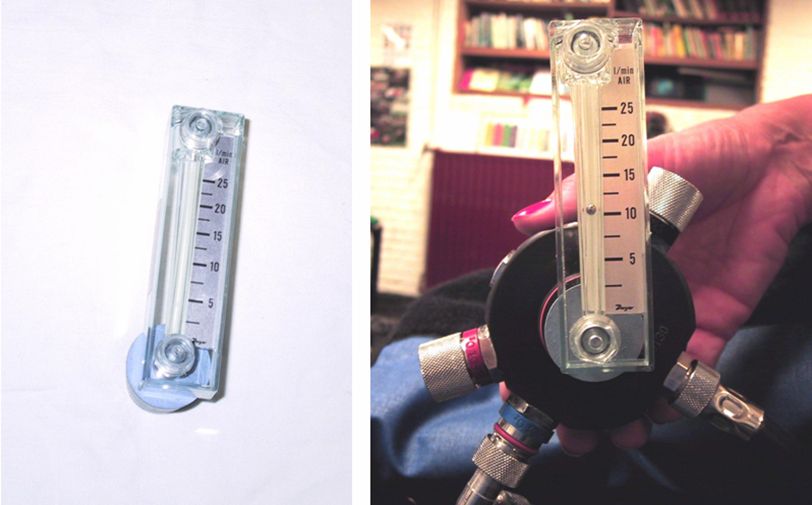

Controleren van de volumestroom m.b.v. de Dwyer kogel flowmeter

De Dolphin rebreather kan ook geleverd worden met de compacte Dwyer MMA Series Mini‑Master kogel flowmeter (

Bij Dräger zijn twee soorten flowmeters verkrijgbaar. Bij het eerste type loopt de schaal­verdeling van 0-25 liters/minuut en bij het tweede type wordt door middel van een gekleurd vlakje de range aangeduid waarbinnen de opbrengst van een bepaalde nozzle moet liggen.

Beide typen zijn universele flowmeters (dus niet specifiek voor de Dolphin gemaakt) en zijn daarom geschikt voor metingen bij zowel druk als bij vacuum.

In de regel worden deze flowmeters daarom ongemonteerd geleverd zodat de gebruiker de meter zelf voor zijn specifiek toepassing kan opbouwen. Om dit verantwoord te kunnen doen heeft de leverancier (Dwyer) daarvoor een duidelijk montagevoorschrift bijgevoegd.

Voor onze specifieke toepassing is het aan te bevelen om de flowmeter voor werken met overdruk op te bouwen met een regelventiel in de onderste aansluiting.

Dit regelventiel maakt het mogelijk om de gastoevoer gecontroleerd te laten oplopen totdat de maximale volumestroom is bereikt. Dit voorkomt het zogenaamde "dansen" van het balletje wat optreedt als de flowmeter ineens op druk gebracht wordt.

 Let er bij de meting op dat de flowmeter in loodrechte positie gehouden wordt en het regelventiel geheel open is tijdens het aflezen van de volumestroom.


Niet aanhouden van deze waarschuwing kan tot ernstige verwondingen en de dood leiden.

Wanneer de gemeten waarden buiten de opgegeven bereiken liggen moet u controleren of u een fout heeft gemaakt en moet u de meting nogmaals nauwkeurig uitvoeren conform de gebruiksaanwijzing. Wanneer de waarde dan nog altijd buiten het aangegeven bereik ligt dan moet u het toestel naar een geautoriseerde vakman brengen.

Nadat de volumestroomtest is afgerond sluit u de menggasfles en wacht u tot de druk in het midden en hogedruk­gebied gelijk aan nul is (geen drukaanwijzing op de manometer).

Na het sluiten van de menggasfles moet de aanwijzing op de manometer gelijkmatig afnemen. Is dit niet het geval dan moet de manometer door een vakman worden gecontroleerd.

Giet het water uit het huis van het veiligheidsventiel en maak de verbinding tussen het testapparaat en het bypass-ventiel los.

Wanneer u de regelaars wilt testen met een daarvoor geschikte tol vlottermeter (geschikt voor het menggas) dan moeten de volumestromen in de volgende bereiken liggen (tabel 6.1.2):

Photos and text thanks to Tino de Rijk and Rita Oosterbaan IANTD instructors Netherlands.

Controleer uw Dolphin altijd zoals hiervoor beschreven. Probeer nooit met de Dolphin te duiken wanneer de bovengenoemde test niet is uitgevoerd of niet succesvol is verlopen.
