Michel Biesmans send me pictures about his manual controlled rebreather
"Le Joky". De streamlined rebreather can be used as bailout rebreather. The
pO2 can be checked by the build in oxygen sensors.
Recycleur & photos: Michel BIESMANS
Message perso du propriétaire: remerciements à X. MENISCUS pour son aide
technique.
mini-Joky en portage latéral
Le "système"
JOKY

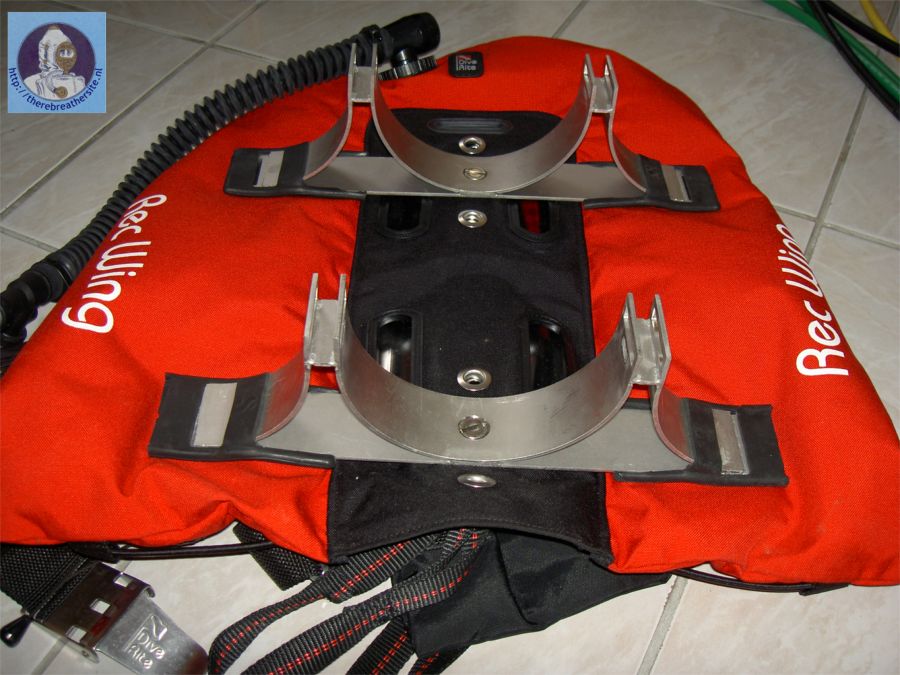

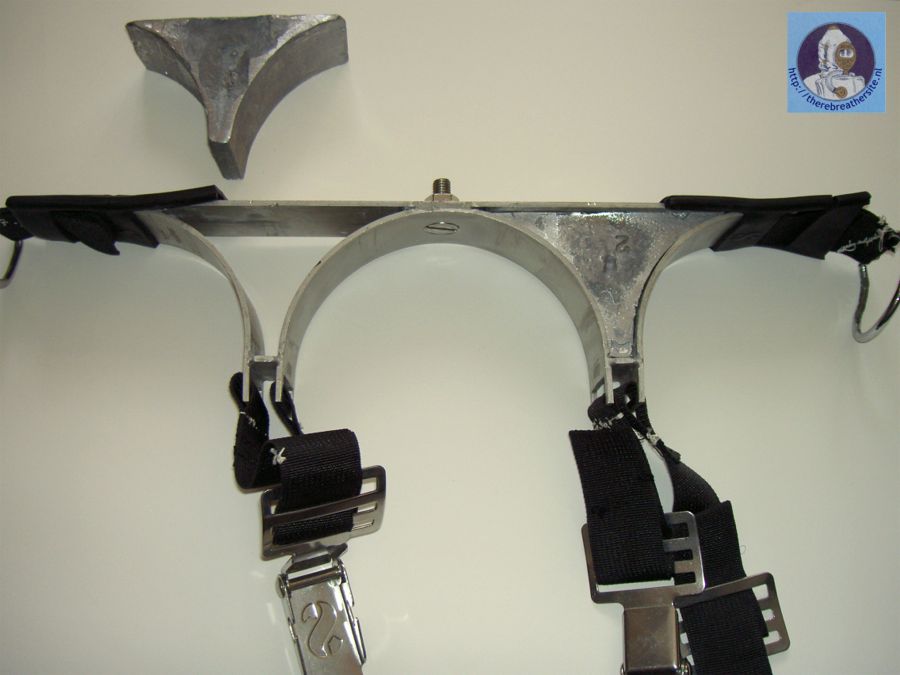

Le
système d'attache dans le dos
Inox
découpé au laser.

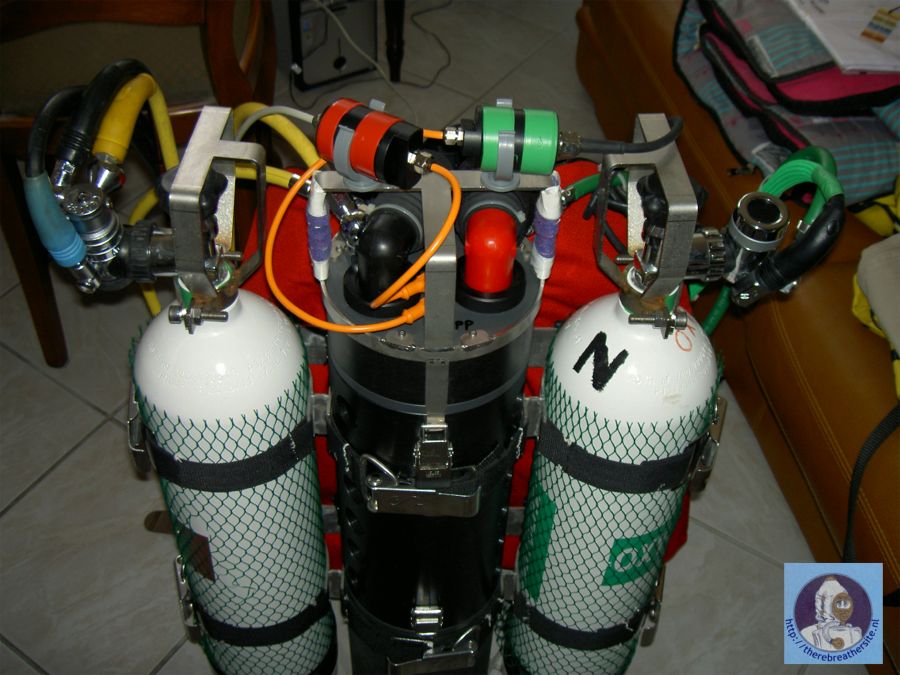

Le
système de fixation des blocs s'adapte à toutes les tailles.

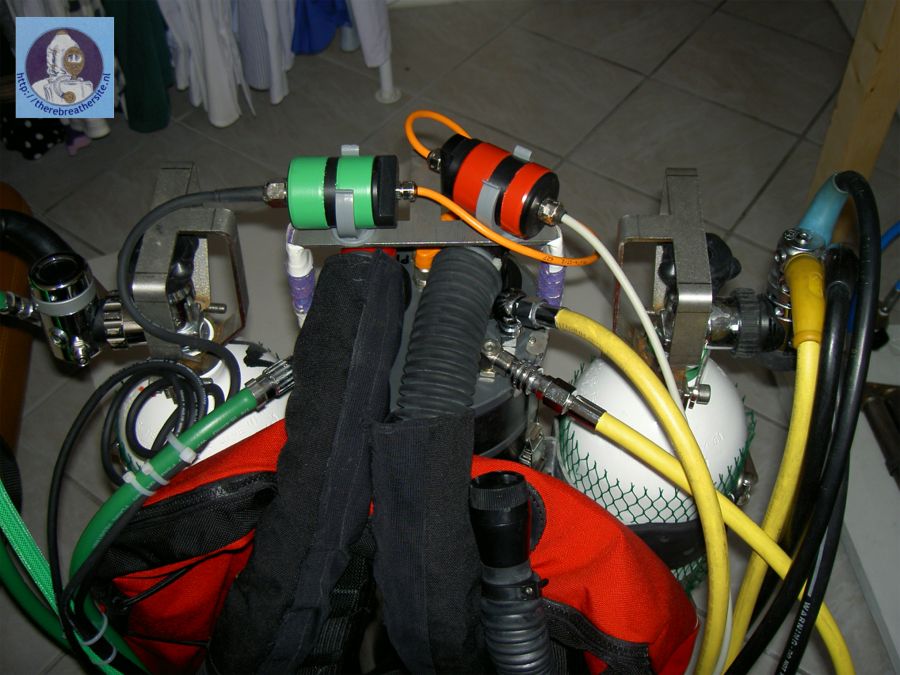

Les deux petits boîtiers marqués par du scotch de couleur ne sont pas des
afficheurs mais servent d'adaptateurs entre les connectiques du VR3/rEvodream
et la tête où se trouvent les cellules.
En
passant, on notera les protections de robinet.

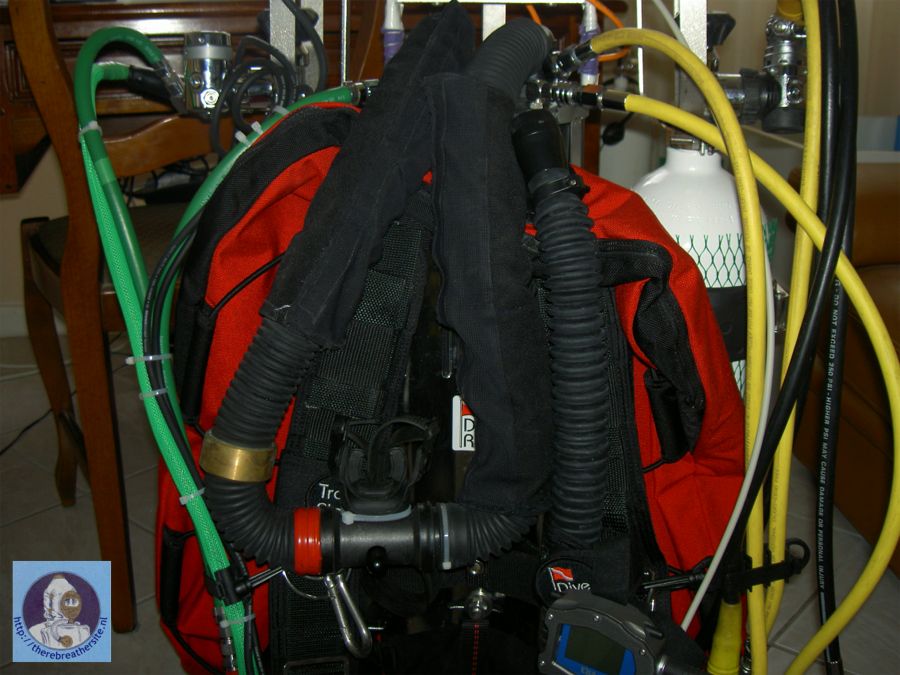

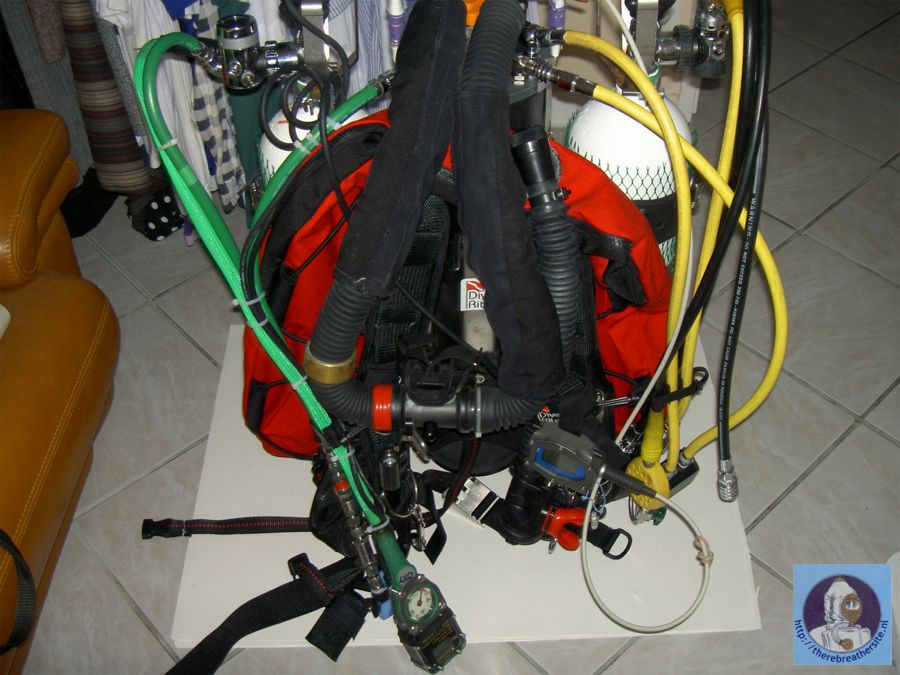

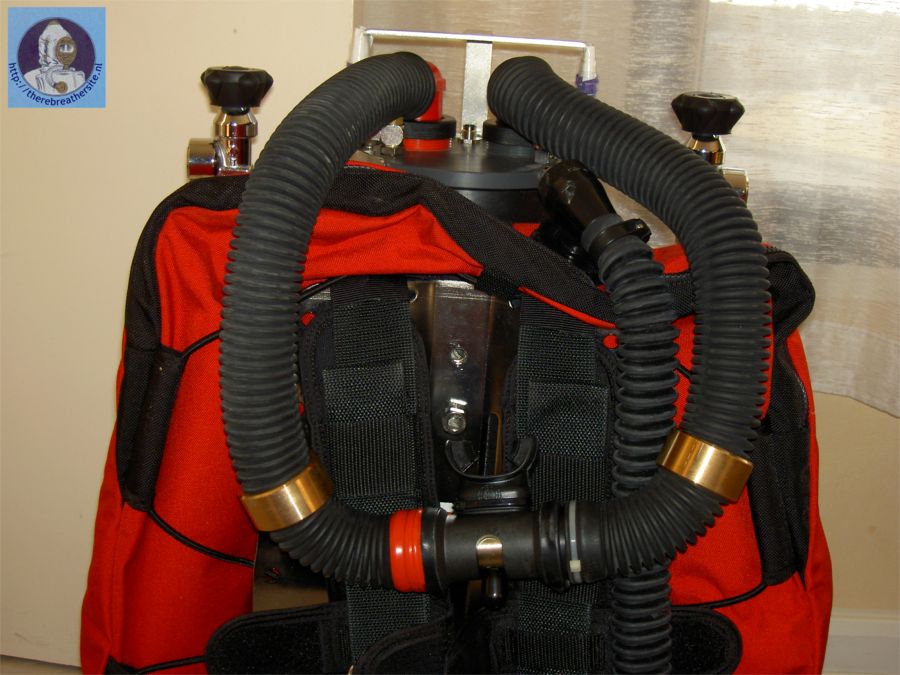

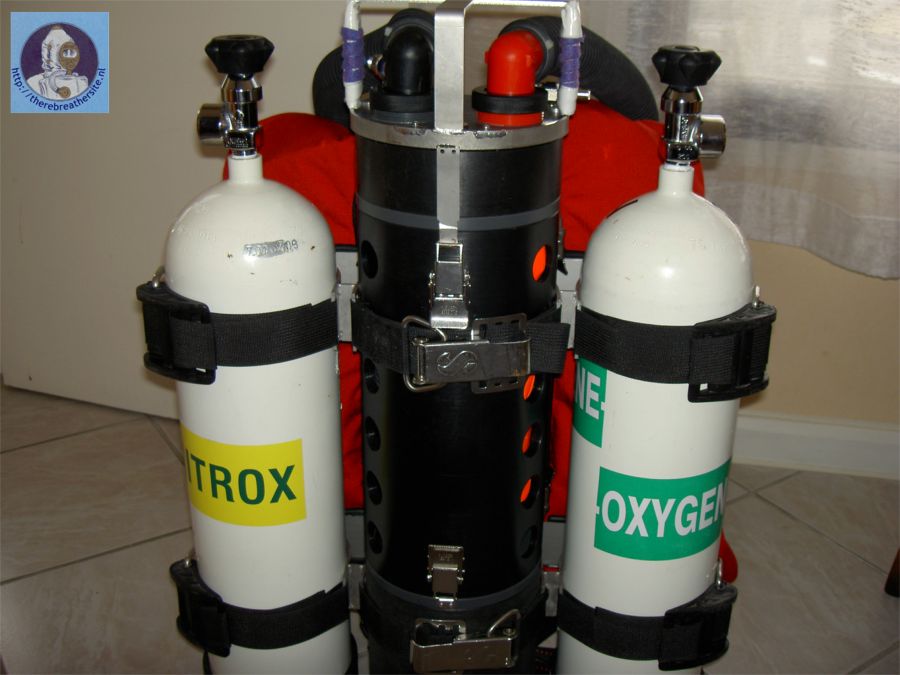

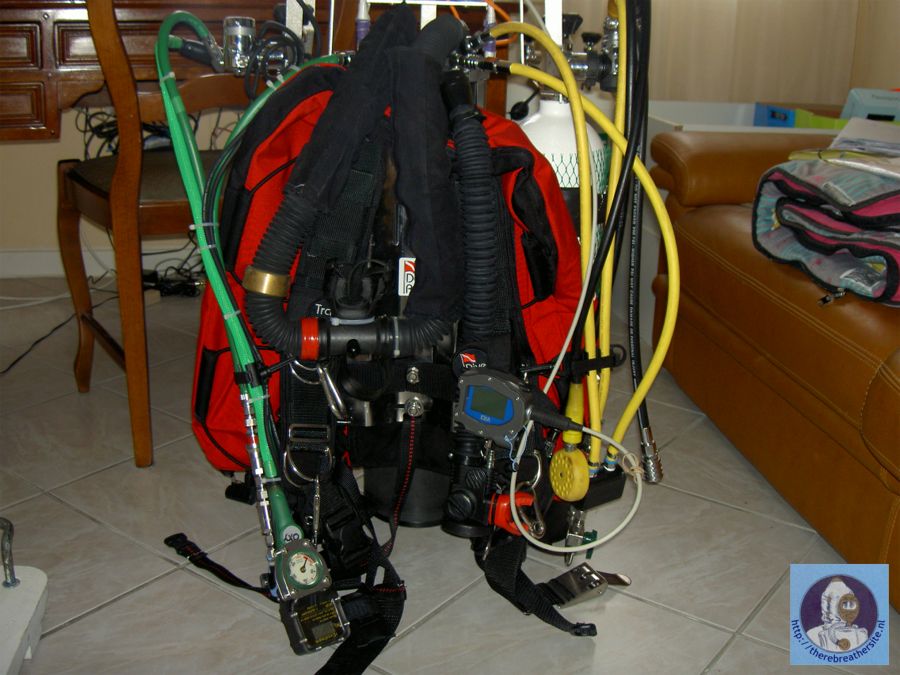

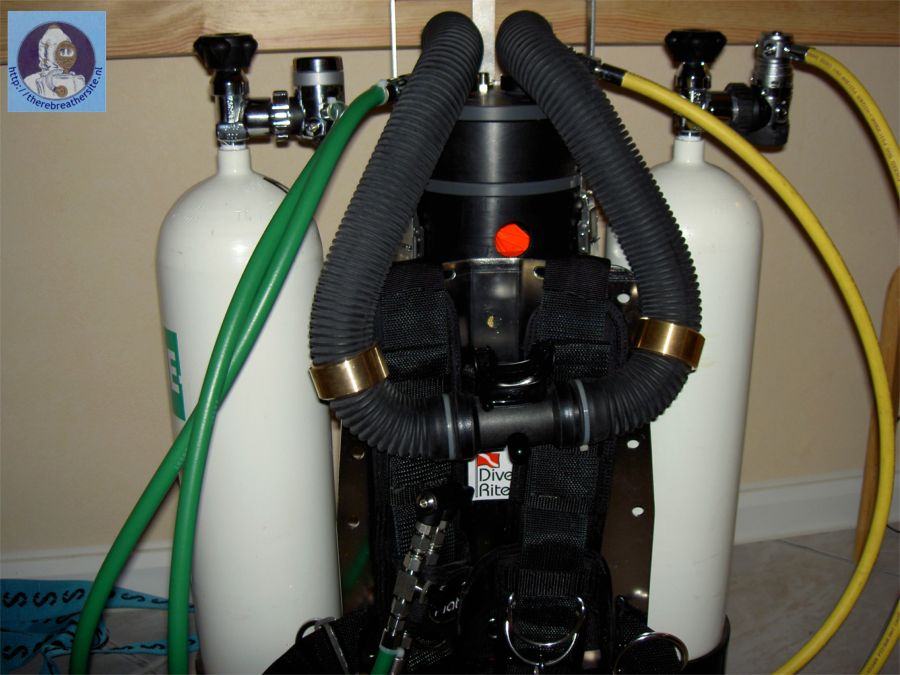

mCCR JOKY (Airtess) en configuration dorsale

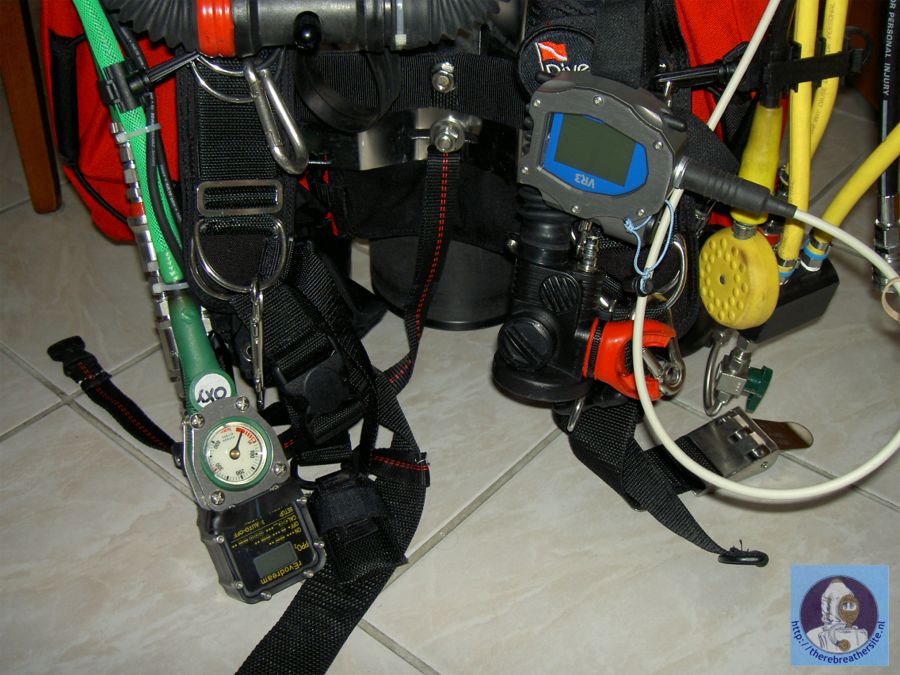

Contrôle de la Ppo2: rEvodream et VR3
Contrôle de la Ppo2: rEvodream et VR3
Les deux petits boîtiers marqués par du scotch de couleur ne sont pas des
afficheurs mais servent d'adaptateurs entre les connectiques du VR3/rEvodream
et la tête où se trouvent les cellules.
En
passant, on notera les protections de robinet.

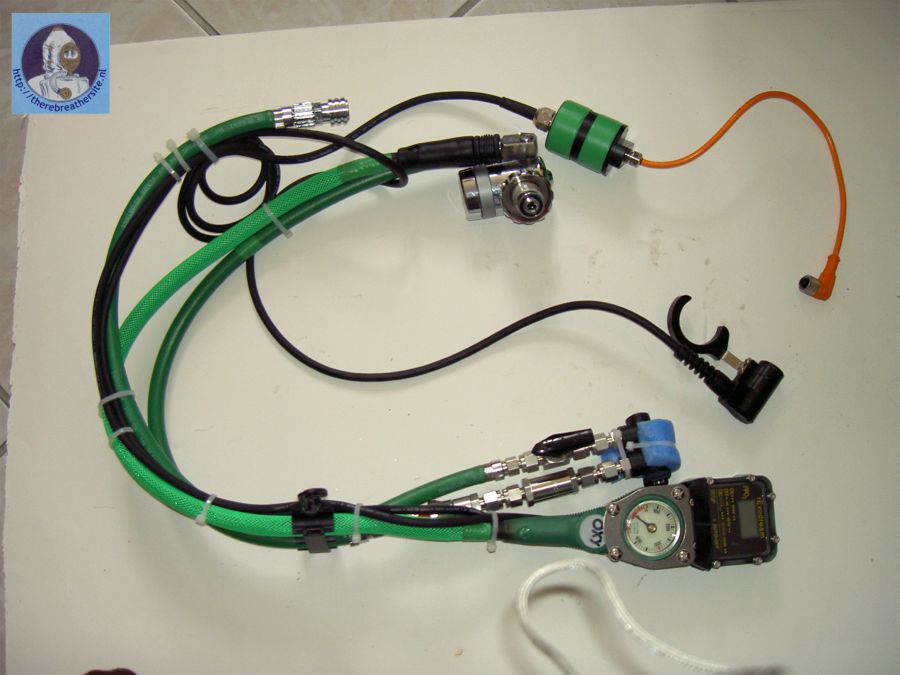

Circuit O2
On apperçoit l'astucieuse adaptation pour relier le rEvodream à la
connectique du JOKY

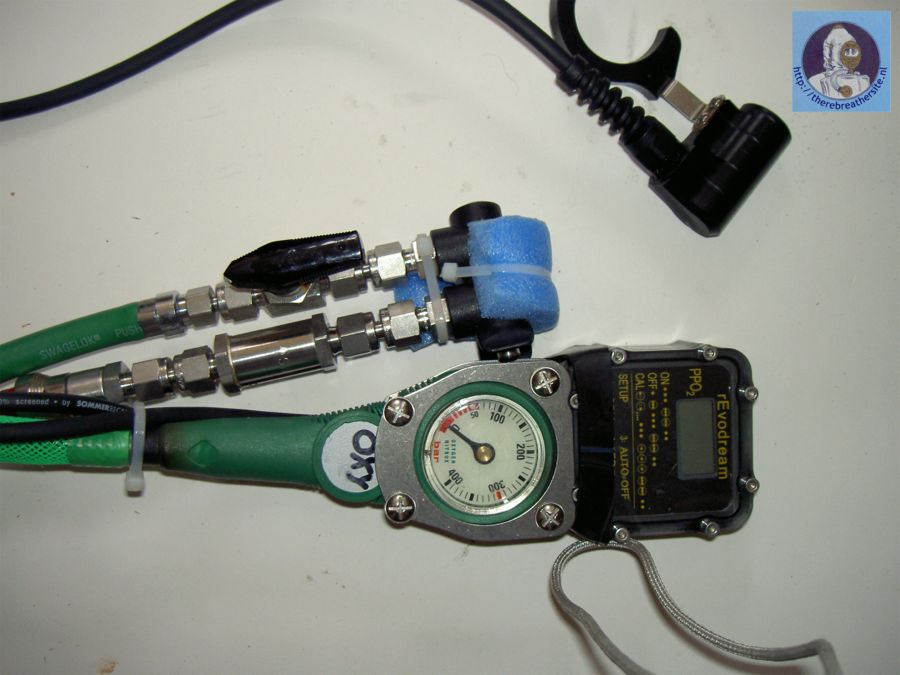

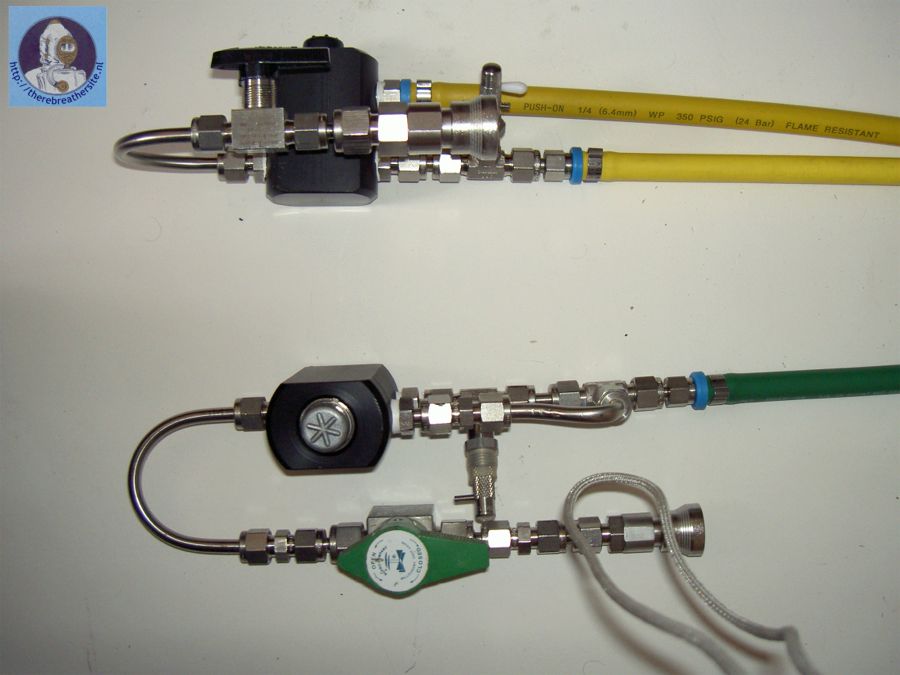

Détails du rEvodream et de la vanne KISS
En
jaune (diluant): vanne KISS dernière génération
En vert (O2): vanne KISS + buse réglable Swagelok
En
sortie: connecteurs étanches Swagelok QC

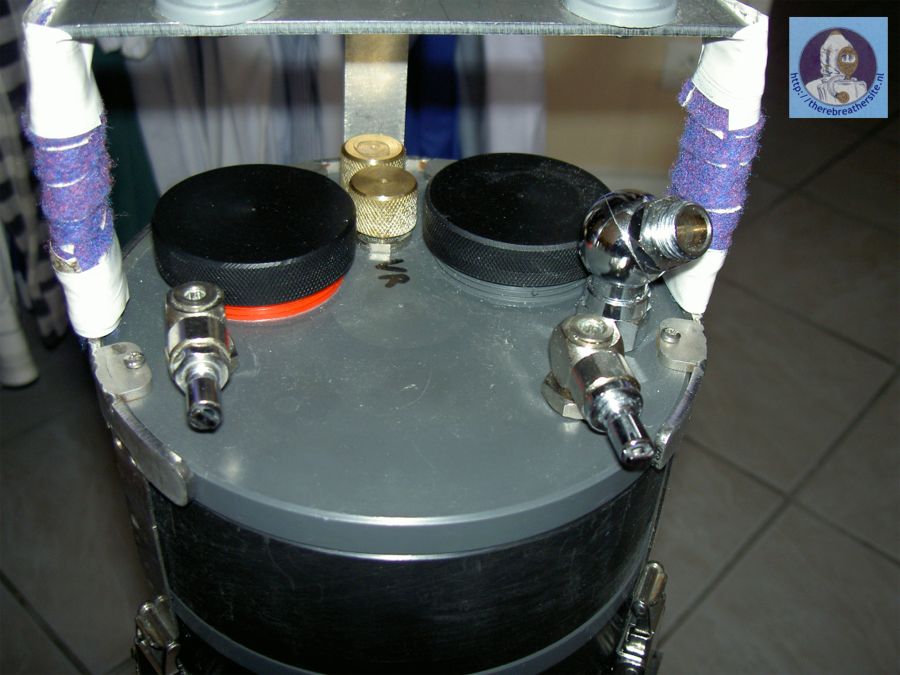

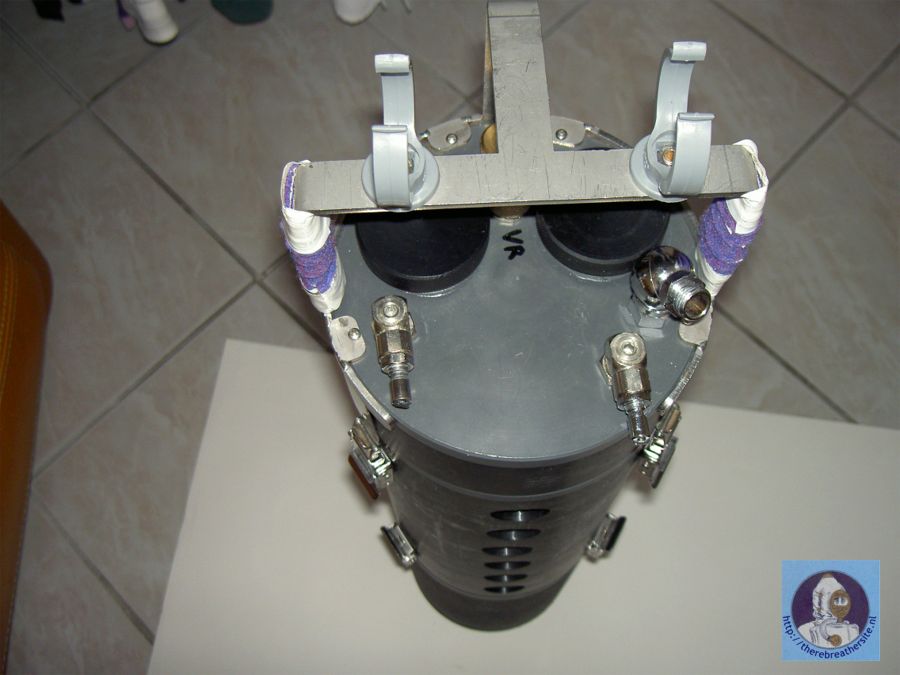

La tête avec sa protection inox (usage spéléo oblige)
Les supports en plastique accueillent les "adaptateurs" de liaison...
3 entrées: injections O2 + diluant + arrivée au by-pass
Pratique: deux bouchons ferment le circuit.
Circuit diluant

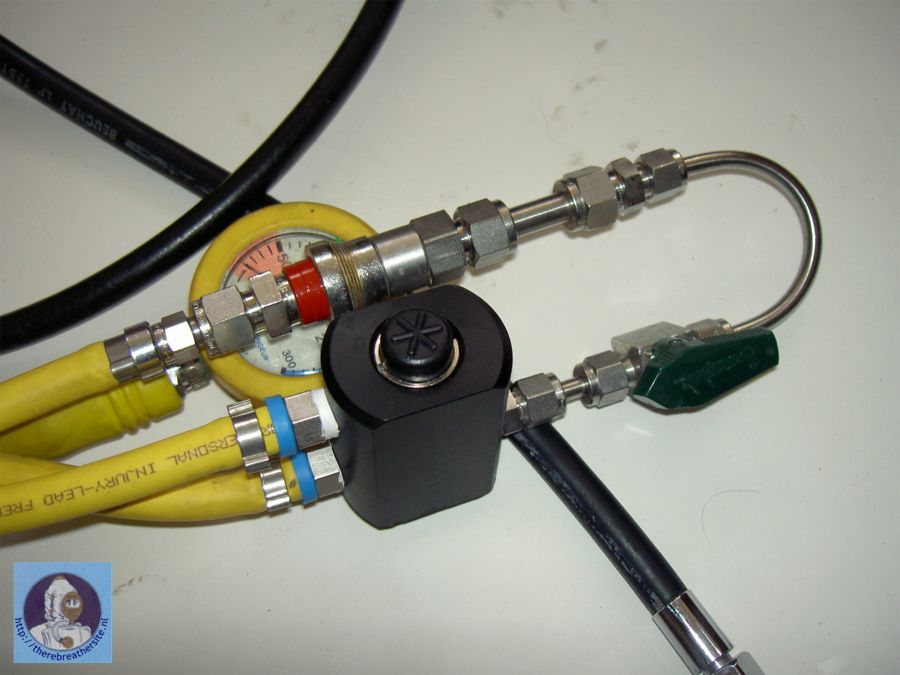

Détail de la vanne KISS sur le circuit 'diluant'
Détail d'un des adaptateurs avec son lest en plomb.
Une idée
originale pour ajouter du poids.

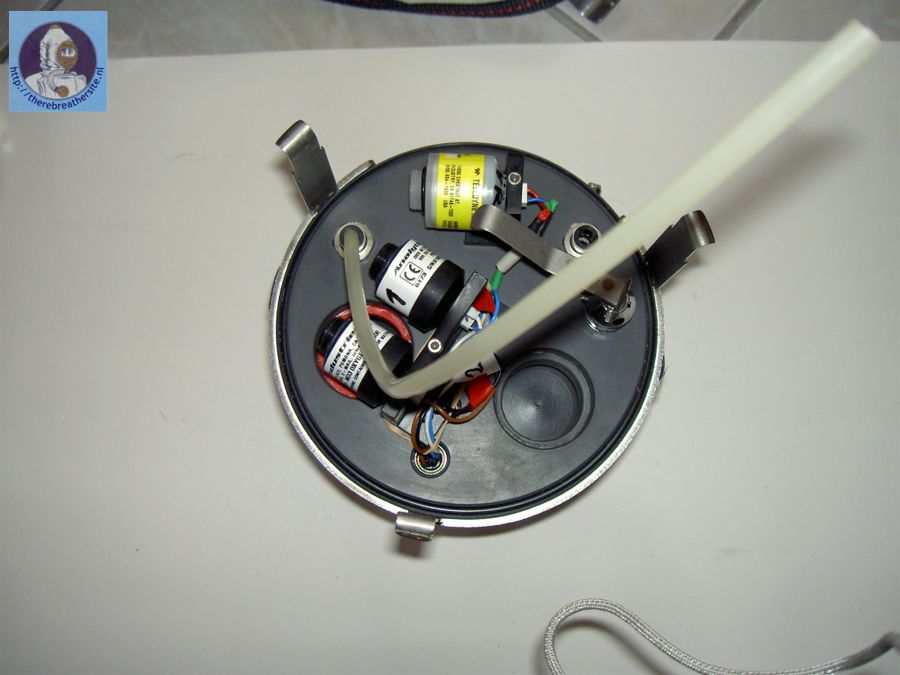

Intérieur de la tête.
On
apperçoit les trois cellules de contrôle de la Ppo2.
