De foto op de eerste pagina is Dave Thompson. Daar zie je de allereerste duik met de Inspiration. Dave Thompson is de ontwerper van de Inspiration. Recent stuurde mij foto's van zijn laatste creatie. Een Inspiration met afneembare contralongen. De rebreather is gebaseerd op de standaard set maar voorzien van een aantal modificaties. Het is een experimentele uitvoering van de Inspiration. Bedenk voor je over gaat tot dit soort aanpassingen heel goed wat je doet! Dave benadrukte dit door op te merken dat modificaties dodelijk kunnen zijn als je niet exact weet waarmee je bezig bent. The picture on the first page of this web is Dave Thompson. There you see him making the very first Inspiration dive. He is the designer of the Inspiration. Recently I received his latest creation. An Inspiration with quick release Counterlungs. The configuration is based on the standard factory rig, only adapted with a few modifications.. It is a experimental version of the original Inspiration. If you plan to change anything to your set be sure what you are doing! Dave expressed his concerns in the fact that you must be very sure what you are doing otherwise the modifications can kill you!

Click on the foto's for the big picture!

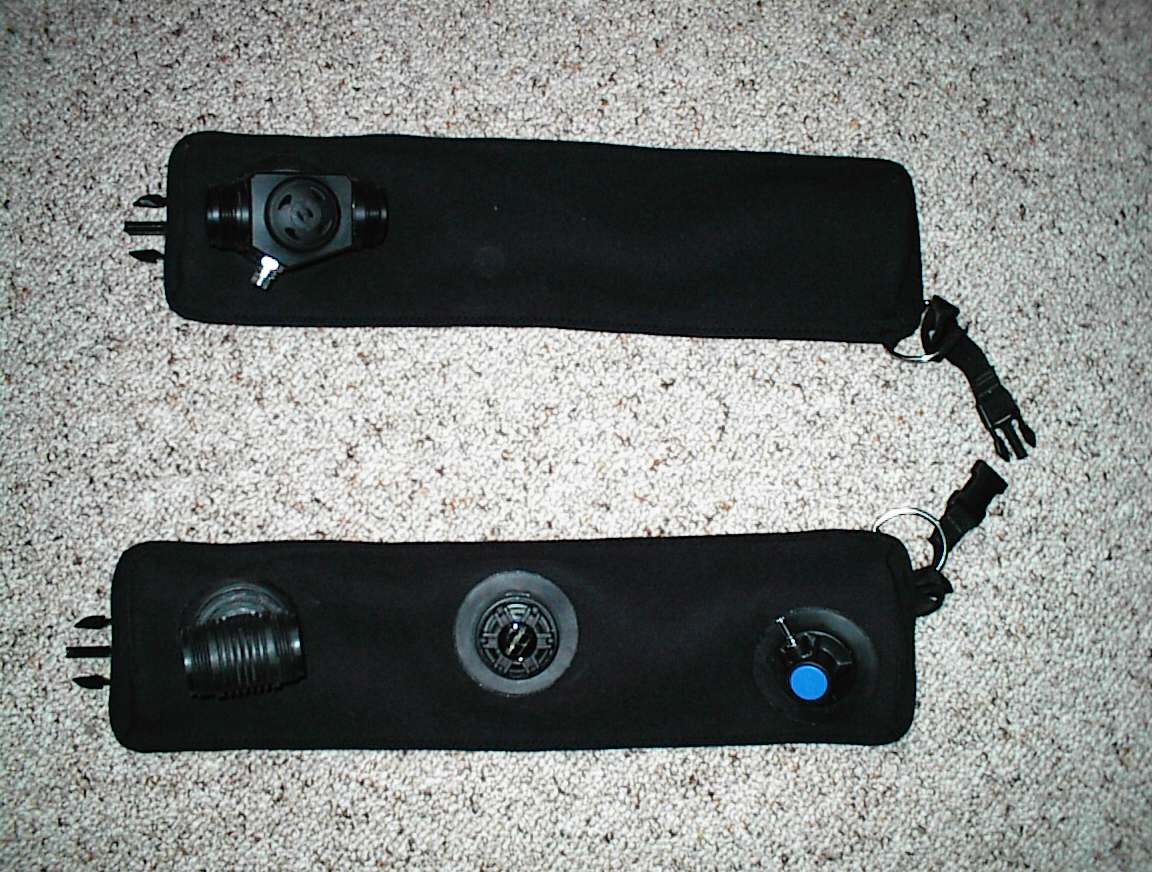

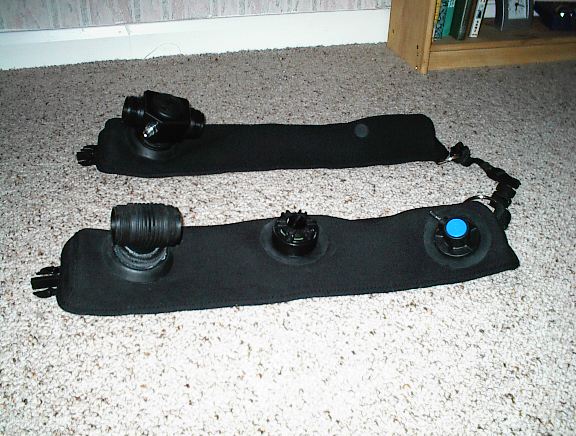

Hier zie je de afneembare contralongen. Ze zijn gemaakt uit Neopreen. Er is geen binnenzak, maar slechts 1 laag neopreen. Het ademcomfort neemt drastisch toe, en de set wordt beduidend minder 'vol'

Click for larger foto1

Here you see the quick release Neoprene counterlungs. There is only one layer. No inner bags. The breathing comfort increases and the set is much les bulky.

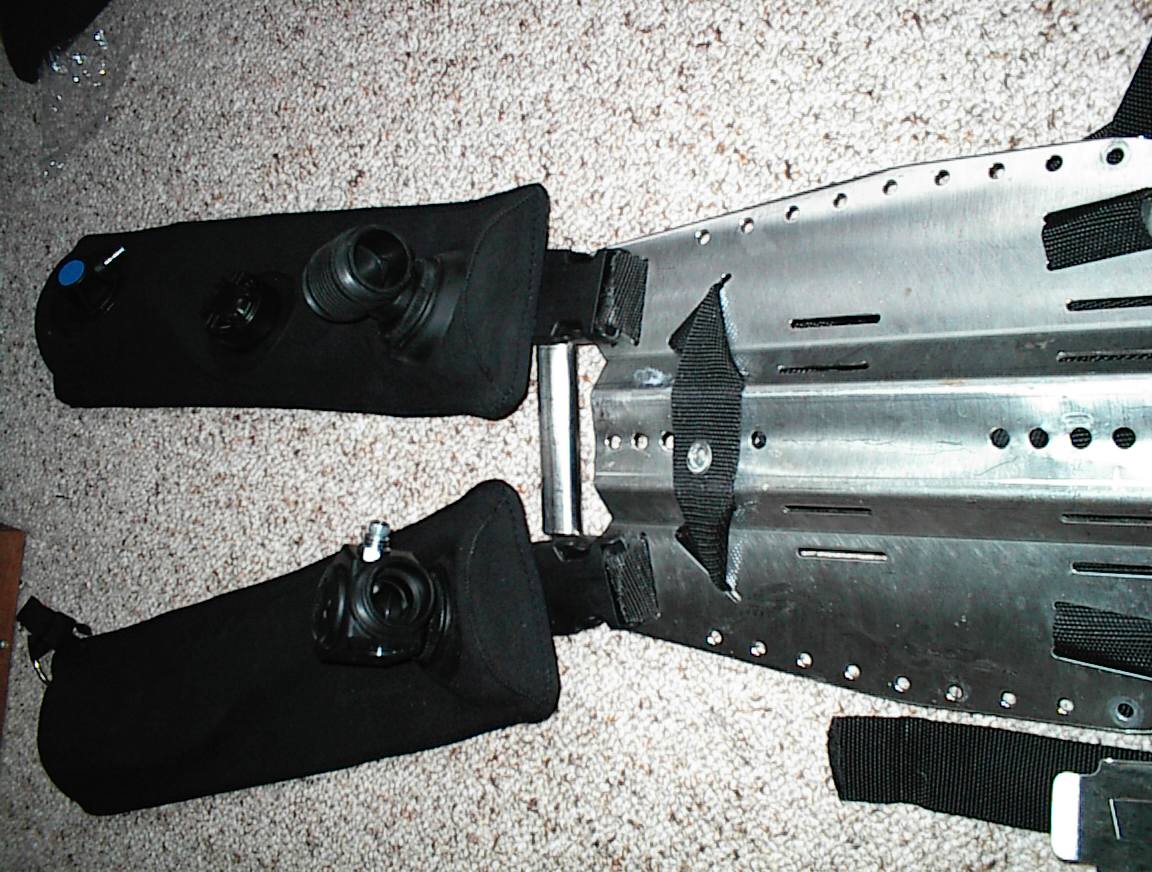

De T-stukken zijn op dezelfde plaats aangebracht als origineel. Wat opvalt is dat er geen Diluent button is. Dit omdat er sprake is van een Automatic Diluent Valve ADV. Hierdoor wordt de diluent automatisch toegevoegd. Mocht de ADV blijven hangen kan eenvoudig de kraan worden gesloten. De noodzaak van de Diluent button is weg. 2

The T-pieces are fitted on the same spot as on the original lungs. There is no diluent button. This is because there is a Automatic Diluent Valve (ADV). With this device the diluent is automatically added. In case the ADV blocks open, it is very easy to close the diluent bottle. There is no need for a diluent button anymore

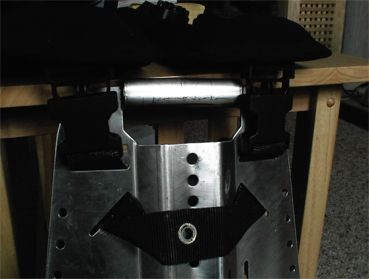

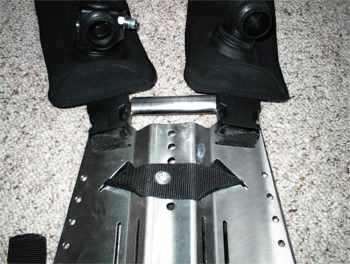

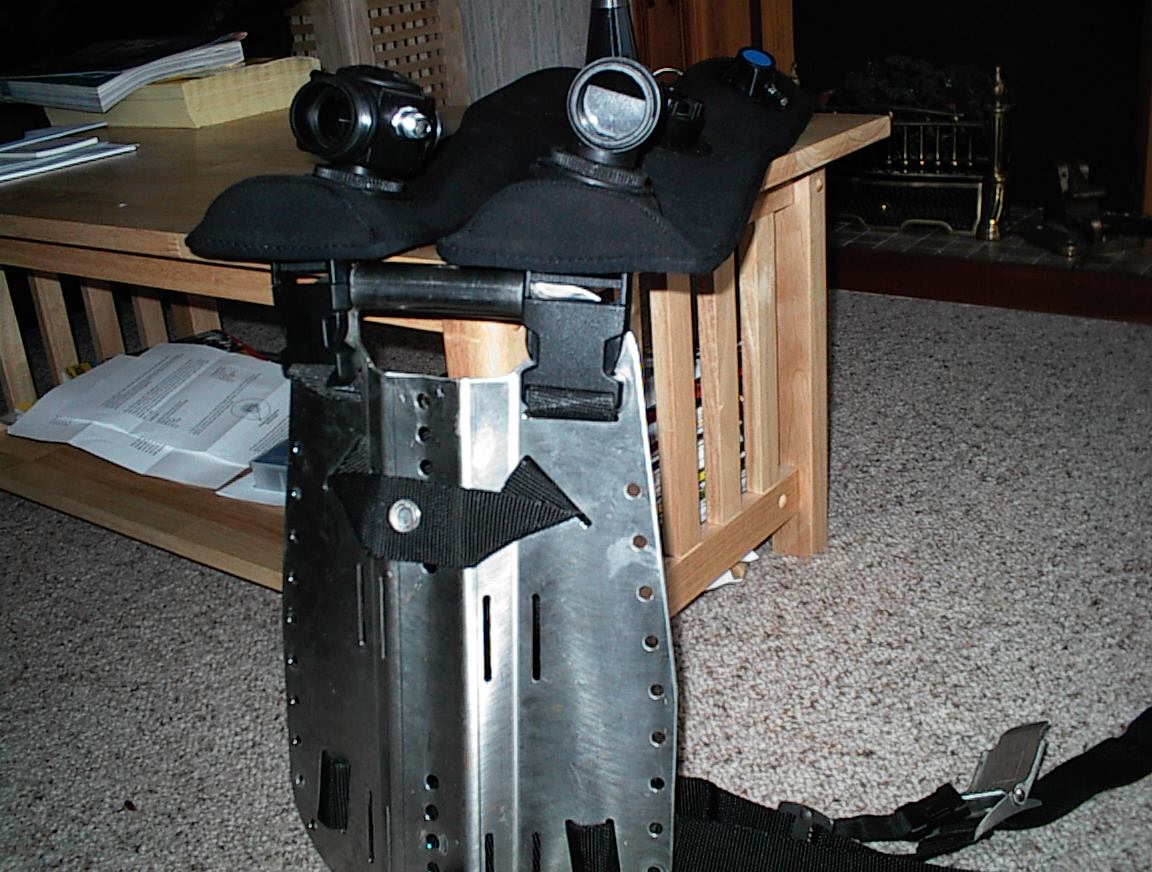

De Contralongen kunnen met Fastex gespen aan een harnas worden gemonteerd, hierdoor heeft de duiker slechts de contralongen voor zich. 3

The counterlungs can be attached to the harnas by means of Fastex buckles. This leads to a much more comfortable way of diving!

Het gebruik van afneembare contralongen maakt het gebruik op de duikplaats makkelijker. Het spoelen van de longen wordt aanmerkelijk eenvoudiger! 4 The use of quick release Counterlungs  cleaning the lungs in the field is much easier.

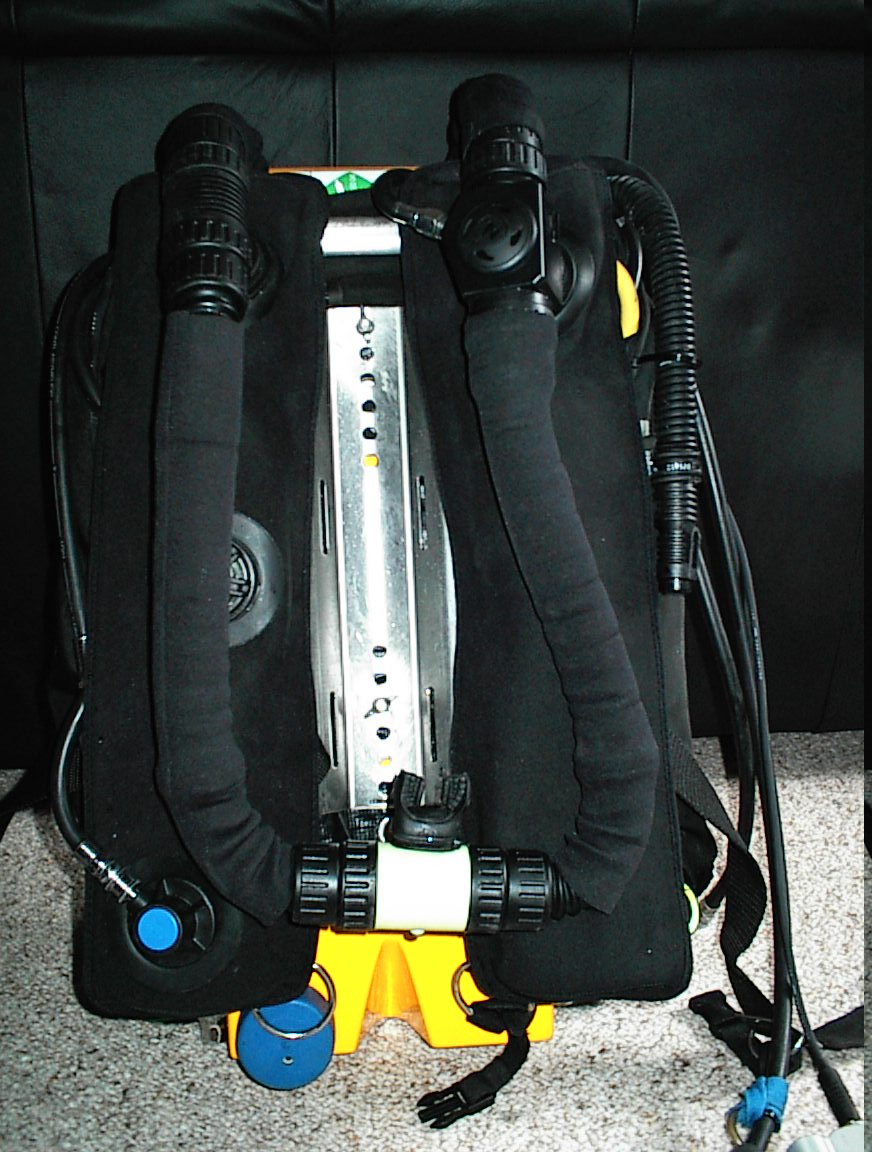

Hier een afbeelding van de gemonteerde contralongen.
(Voorkant)

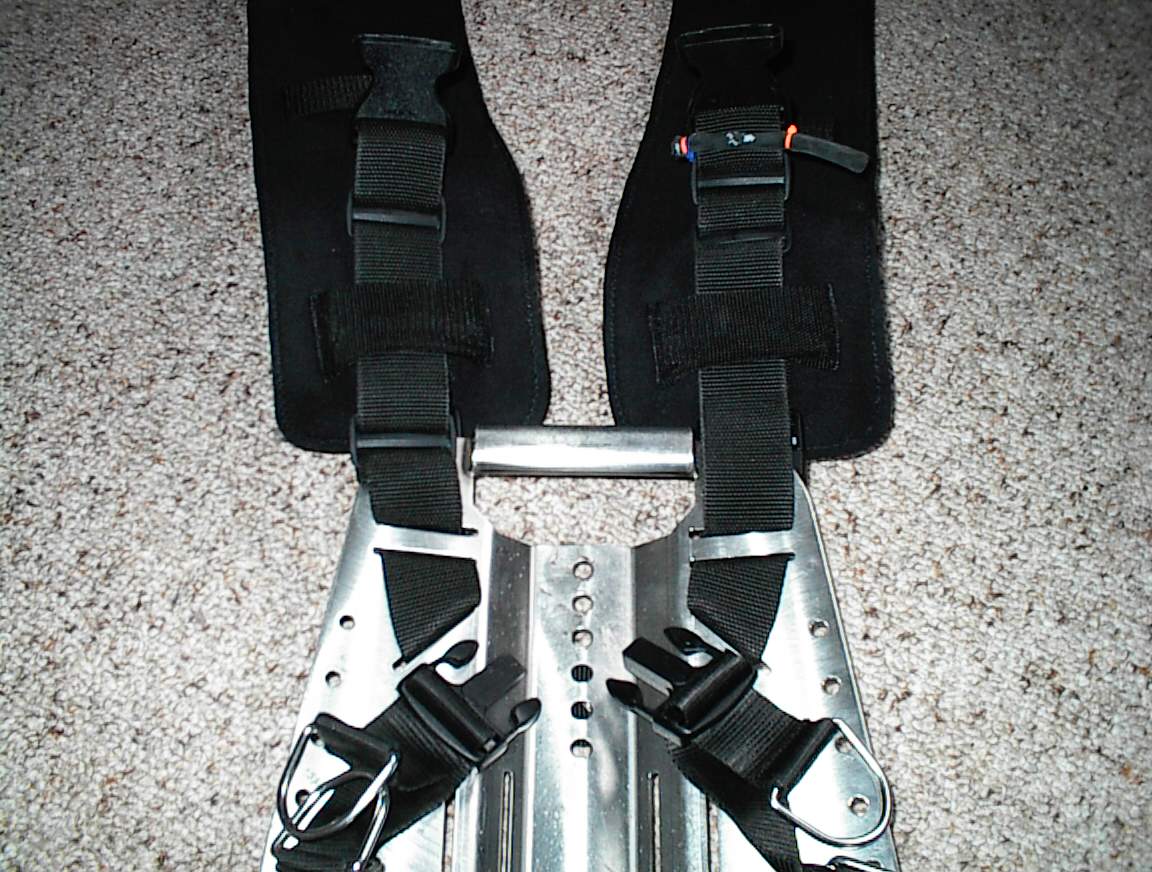

5 Here you see a picture of the front view on the counterlungs

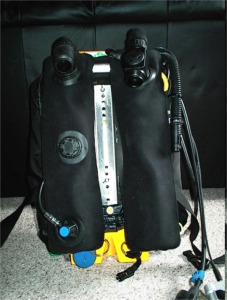

Hier een afbeelding van de gemonteerde contralongen.
(Achterkant)
6 Here you see a picture on the backside.
De Set is beduidend compacter dan de standaard wing met contralongen 7 The set is much more compact than the standard wing with counterlungs.
Dave Thompson heeft hier experimenteel een KISS injectie systeem op de Inspiration gebouwd. Door gebruik te maken van het KISS principe kunnen zeer goede resultaten worden bereikt. 8 Dave Thompson build for experimental purposes a KISS injection system on the Inspiration. By using the KISS principle very special results can be obtained
Bijzonder is dat de eerste trap diepte compenserend blijft werken. Hij is dus niet "gefixeerd" op een vaste druk. 9 Special to this configuration is the use of a depth compensating first stage! The IP is not fixed so there is no depth limit!

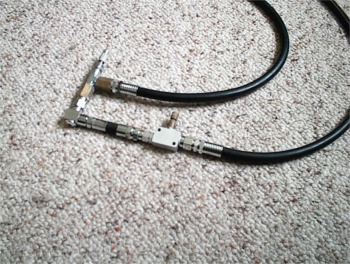

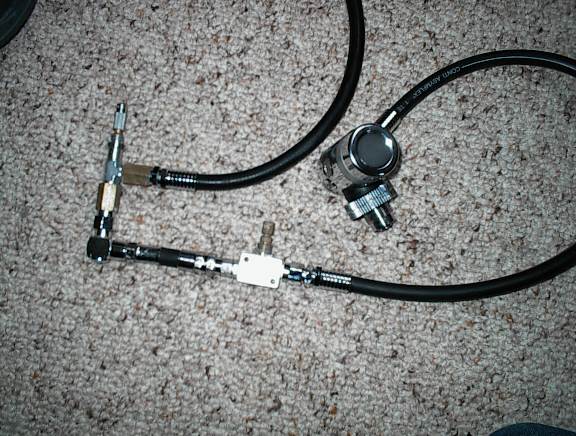

De eerste trap voedt een naaldafsluiter die op 1 ltr/min is ingeregeld en is geblokkeerd. Hierna gaat de zuurstof naar een precisie ventiel die de exacte hoeveelheid laat doseren! 10 From the first stage the IP is led to a needle valve which is set and locked at 1 lpm. From there it goes to a second fine metering valve which gives control over the actual o2 added.

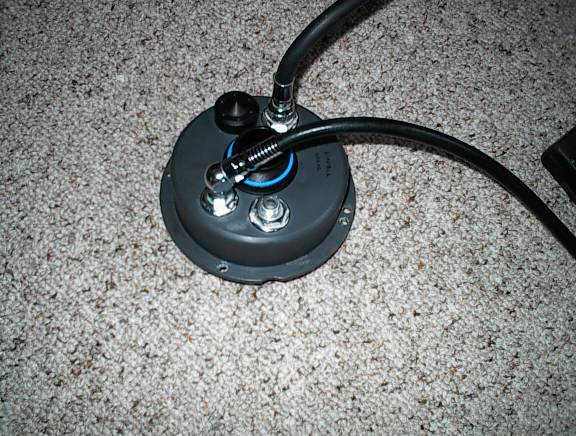

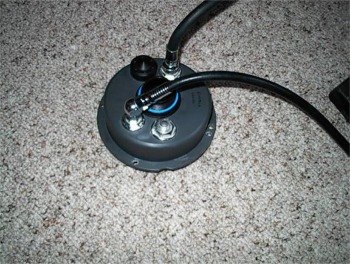

De zuurstof wordt rechtstreeks in de scrubberdeksel geinjecteerd via een uitstroom opening gelijk aan die van een solenoid. 11 It then goes to the scrubber lid and connects to a second solenoid port but without solenoid!

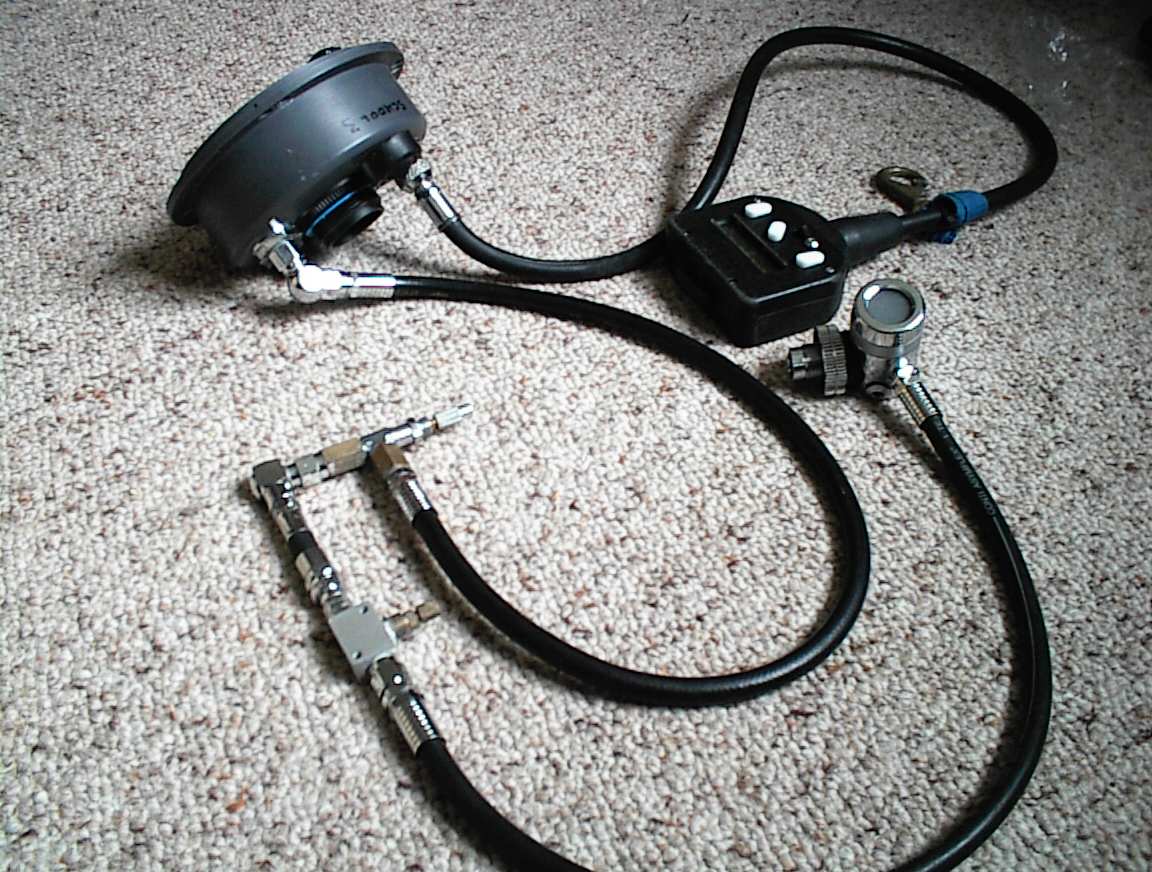

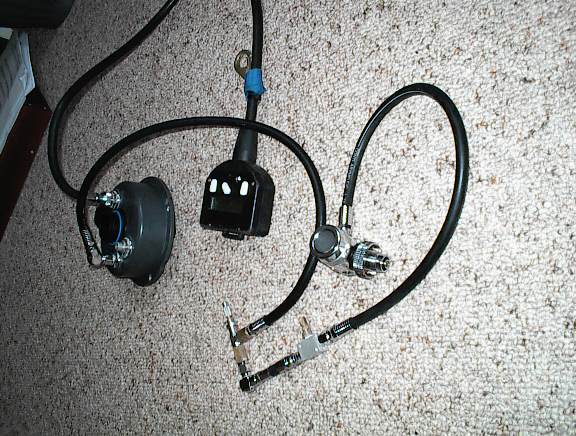

Hier zie je de gehele Kiss-style toevoeging 12 Here you see the complete Kiss-style addition.

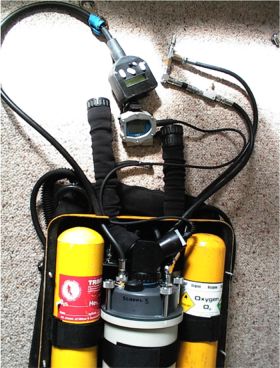

Op de scrubber is de cel houder van Bob Howell geplaatst waardoor real-time decompressie berekeningen worden uitgevoerd. 13 On the scrubberlid there is a Bob Howell cell-holder connected to a VR3. This makes real-time decompression calculations available

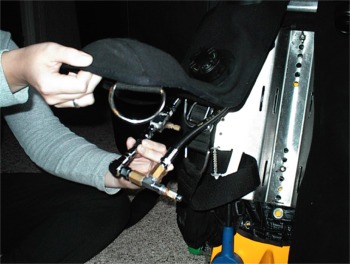

De Kiss regelaar zit onder de rechter contralong 14 The Kiss valves are mounted under the right counterlung

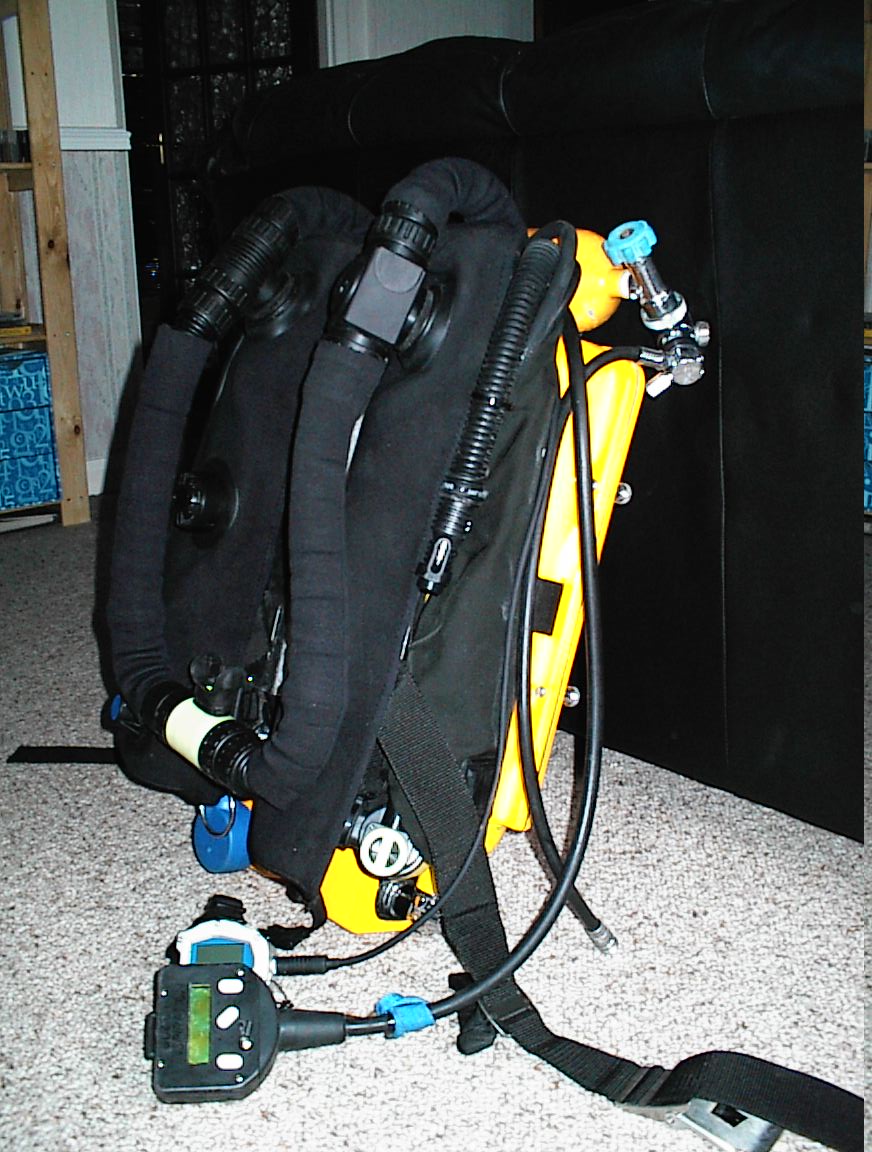

Hier de gehele set inclusief separate cilinder voor het trimmen van het droogpak. 15 Here the complete unit including separate cylinder for drysuit inflation
Details: Rechtsboven de ADV, rechtsonder geen diluent button, links boven het overdrukventiel 16 Detail: Upper right site ADV, right site down NO diluent button, upper left site auto-outl
Hier komt duidelijk in beeld dat de set beduidend compacter is. 17 Here it becomes clear that the set is much more comfortable because it is less bulky

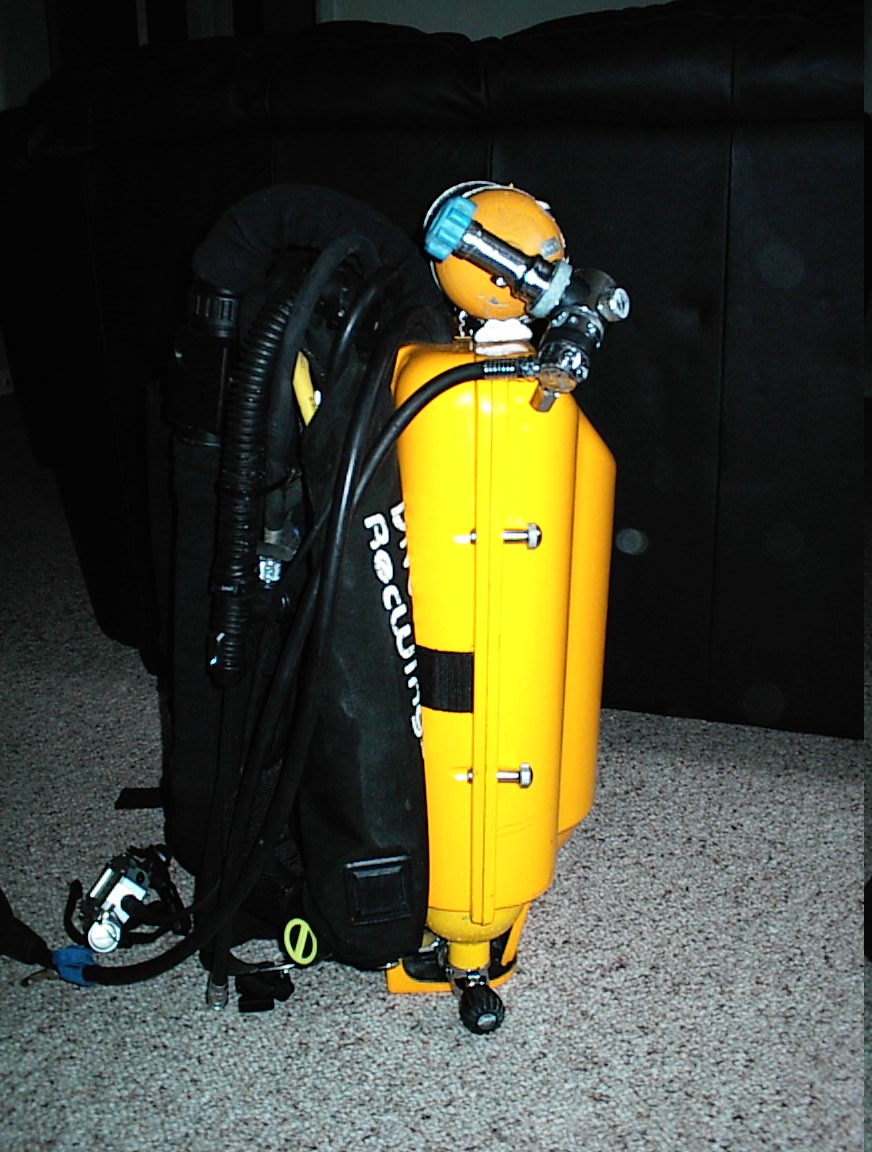

Zijaanzicht.

Dave  monteert de extra cilinder bovenop de set omdat dit het trimmen het minste be´nvloedt.

De kraan kan gemakkelijk bediend worden, en eventuele "side mounted bottles" vormen geen probleem!

18 Site view

Dave fits his extra cylinder on top of the rebreather. This because there is a minimum influence on the balance of the set.

The valve is easily reached and side-mounted bottles are not in the way

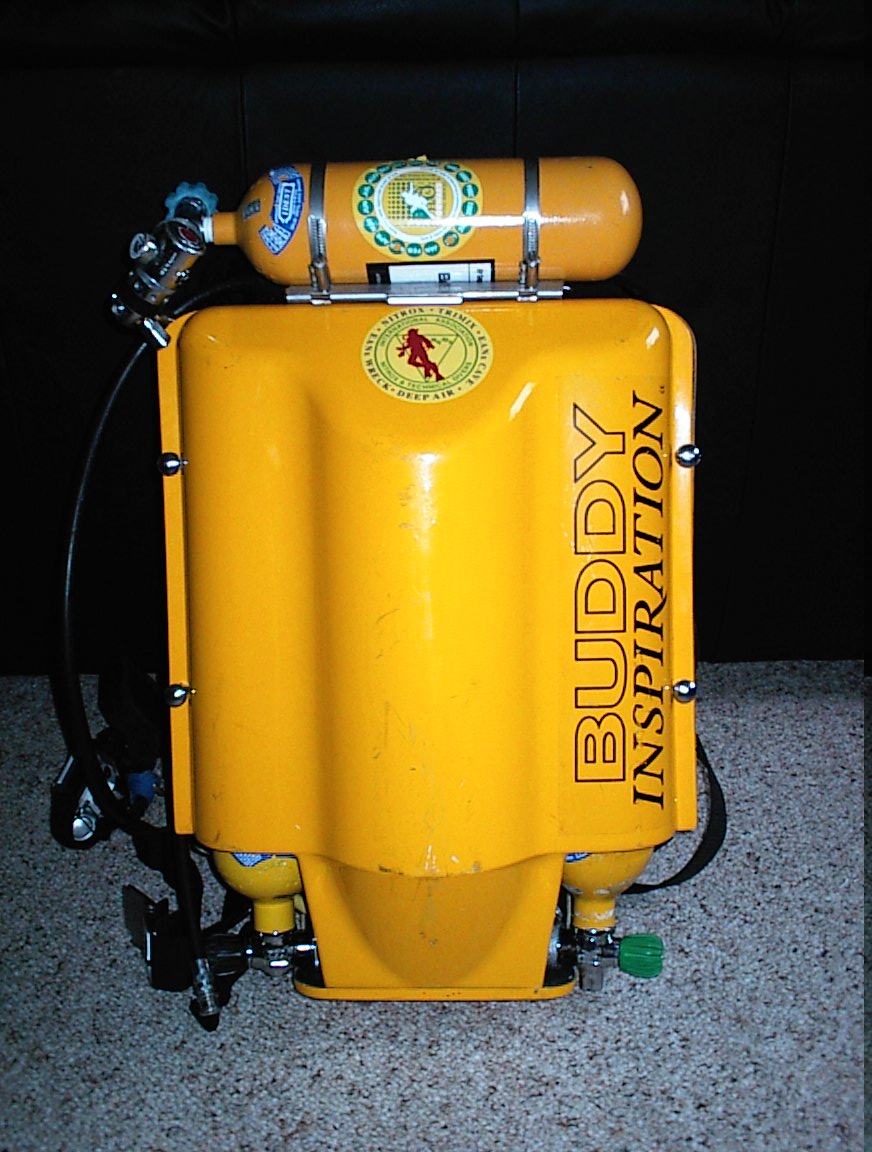

Mooi he zo'n oude behuizing! 19 The beauty of the old style housing!



I want to thank Dave Thompson for his cooperation to make this article.
Some inventors say they are a "born fiddler", some are!
